ŠROUBENÍ
se závitem, s zářeznými prsteny

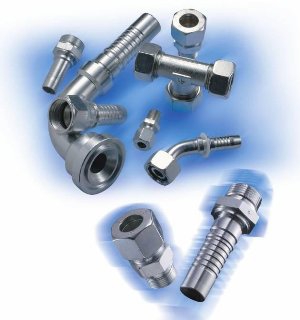

nabízíme různé druhy přípojek spojek , hrdel ,převlečných matic, zátek,redukcí a průchodek. Všec hny prvky dodáváme v různých provedení závitů.
SE ZÁŘEZNÝMI PRSTENY
Všeobecné informace:
Tlak
PB - Pracovní tlak
Pracovním tlakem pro komponenty se rozumí maximální vnitřní tlak v tomto komponentu s ohledem na materiál šroubení a vypočtenou provozní teplotu TB během bezporuchového provozu
PN - Jmenovitý tlak
Jmenovitým tlakem se myslí obecná, zaokrouhlená hodnota vztažená k tlaku.
Tlakové řady
Šroubení Walterscheid s profilovým prstenem se vyrábí ve třech stavebních řadách
TB - Pracovní teplota
Ocel: dle DIN 3859 -40 °C do +120 °C
NBR (nap5. Perbunan®) -35 °C do +100 °C
FPM (např. Viton®) -25 °C do +200 °C
Upozornění! Při použití šroubení a těsnění z různých materiálů je nutné vždy brát na zřetel materiál s nejnižší pracovní teplotou!
Předpis pro objednání hrdel
příklad:
P-GEV 10 LR (přímá přípojka)
|
kompletní šroubení včetně prstenu a matice
GES 10 LR (hrdlo přímé přípojky)
|
pouze těleso
příklad:
P-EWV 10 LR-SV (nastavitelné rohové šroubení, velikost 10, lehká řada, předmontované)
|
komplet. šroubení se dvěma prsteny a maticemi (1 prsten je předmontován)
P-EWS 10 LR-SV (rohové nastavitelné těleso)
|
pouze těleso (1 předmontovaný prsten s maticí)
